浙江硅铝钡钙对原料及生产工艺的要求

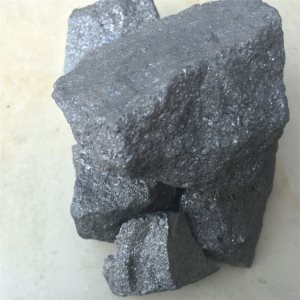

       浙江硅铝钡钙是炼钢工业中核心的复合脱氧、脱硫合金材料，可净化钢液、改善钢材力学性能，其成品品质的稳定性，主要取决于原料品质把控与生产工艺的精准管控。原料纯度、配比精度、熔炼参数等关键条件不达标，会直接导致合金成分失衡、杂质超标，降低冶金使用效果。因此，生产过程中需严格遵循原料选用标准与规范化生产工艺要求。

       在原料选用方面，需严格把控物料成分、粒度与杂质含量，适配熔炼反应需求。核心原料包含硅石、铝土矿、重晶石、石灰及焦炭还原剂，各原料均有明确质量标准。硅石要求二氧化硅含量不低于98%，杂质含量低，粒度控制在0.25-1.5mm，为硅元素供给提供基础保障。铝土矿需保证氧化铝含量40%-60%，碱性氧化物、铁、钛等有害杂质严格受控，避免污染合金体系。重晶石作为钡元素来源，需纯度达标、无泥沙掺杂，石灰则保证氧化钙含量充足，保障钙元素稳定析出。焦炭需选用固定碳含量高、灰分低的物料，粒度均匀，确保还原反应充分进行，同时严控各类原料配比，精准调控氧化物比例，保障成品硅、铝、钡、钙四大元素含量达标。

       生产工艺以矿热炉熔炼法为主流工艺，整体分为配料、混料、熔炼、精炼、出炉冷却五大工序，各环节管控要求严格。配料混料工序，需按照固定比例精准称量各类原料，采用机械搅拌均匀混合，避免局部物料配比失衡，为均匀熔炼奠定基础。

       熔炼环节需采用封闭式矿热炉，严格控制熔炼温度在1700-1900℃，温度过低会导致还原反应不完全，温度过高则会造成钡、钙易挥发元素损耗，影响成品成分。熔炼过程采用分步加料工艺，先投入硅石、铝土矿与焦炭熔炼硅铝合金基底，再分批添加石灰、重晶石及辅助焦炭，逐步完成钙、钡元素的还原融合，全程稳定供电参数，控制熔炼节奏，降低能耗与元素损耗。

       精炼与后期处理环节同样关键。熔炼完成后需进行渣液分离，优化精炼渣系，去除合金中的氧化物杂质与炉渣，提升合金纯净度。出炉后采用规范浇注、自然冷却工艺，避免快速降温产生内部裂纹、成分偏析等缺陷。同时全程落实保护环境的政策，封闭式炉体可收集烟气，降低能耗与污染物排放，保障生产合规稳定，产出成分均匀、杂质可控、性能稳定的浙江硅铝钡钙合金产品。
